仿真框架 RFM 的初步学习

阅读说明

本文是笔者基于特定课程、项目代码与个人学习过程整理的工作笔记。部分论断可能不完整、过时或依赖特定版本，请结合原始论文、官方文档及实际源码独立核验。

本文从宏观层面梳理 RFM 的概念框架、主要文件职责与强化学习流程。如果希望继续下钻到仓库和工程实现层面，可对照阅读 【组会分享】RFM/调参；后者通过更微观的仓库结构、框图、公式与实际调参经验，展示这些概念如何落到具体实现中。

该笔记中的代码示例基于特定版本的机器人仿真与训练项目；公开版不提供私有仓库入口。

对各文件的理解

机器人模型文件：URDF vs MJCF

  • URDF (Unified Robot Description Format)：机器人操作系统（ROS）的绝对正统标准。定义了机器人的连杆和关节。
    • 项目所用实机的厂家通常会提供原生 URDF 模型。Isaac Lab内部运行的是自己的USD（Universal Scene Description 通用场景描述）格式，但它提供了一个极其强大的URDF导入器（Importer）。在实际科研中，我们都是拿厂家的URDF丢进Isaac Lab，系统会自动转成仿真能用的USD。
  • MJCF (MuJoCo XML)：另一款非常著名的物理引擎 MuJoCo 的专属格式。它在定义复杂的接触力学和肌腱驱动（比如极其逼真的人手、人体肌肉）时很有优势。
    • 了解即可。

认识 _cfg 文件

  • cfg是Configuration（配置）的缩写，而不是Configured。在Python工程规范中，它代表这个文件是一个参数配置文件：对各种资源的调用说明
    • 其中有大量的静态赋值（例如 self.decimation = 4）和对内置函数的调用

例子1：对训练场景的定义——根本不是什么“计算逻辑”，而是纯粹的填表声明：

@configclass
class MySceneCfg(InteractiveSceneCfg):
    """Configuration for the terrain scene with a legged robot."""

    # ground terrain (地形)
    terrain = TerrainImporterCfg(
        prim_path="/World/ground",
        terrain_type="generator",
        terrain_generator=ROUGH_TERRAINS_CFG, # ⬅️ 重点！
        ...
    )

    # robots (机器人模型)
    robot: ArticulationCfg = LIMX_WF_TRON1A.replace(prim_path="{ENV_REGEX_NS}/Robot") # ⬅️ 重点！
  • ROUGH_TERRAINS_CFG 告诉引擎，需要的是粗糙的障碍物地形，而不是平地或阶梯
  • LIMX_WF_TRON1A 告诉引擎，需要去资产库（assets）把逐际动力的Tron1机器人模型拿出来，放到舞台上

例子2：cfg 作为集成器，在train的时候，把物理世界（刚才创建的场景）和AI规则（Rewards/Obs）相结合

@configclass
class LimxLocomotionVelocityRoughEnvCfg(ManagerBasedRLEnvCfg):
    # Scene settings (加载刚才建好的舞台)
    scene: MySceneCfg = MySceneCfg(num_envs=4096, env_spacing=2.5)
    # Basic settings (各项规则管理器的“委任状”)
    observations: ObservationsCfg = ObservationsCfg()
    actions: ActionsCfg = ActionsCfg()
    commands: CommandsCfg = CommandsCfg()
    rewards: RewardsCfg = RewardsCfg()
    terminations: TerminationsCfg = TerminationsCfg()
  • 这里的 num_envs=4096 说明引擎在训练的时候，后台要创造4096个平行宇宙
  • 这里的 Basic settings 是通过最上方的 @configclass 装饰器，以一种“声明式编程”告诉引擎它需要什么组件。
    • 例如 actions: ActionsCfg = ActionsCfg() ，当主程序train.py读到启动并读取到这个对象的时候，Isaac Lab就会自动加载、创建好配套的Action转换器

例子3：面向对象继承（Inheritance）

@configclass
class LimxLocomotionVelocityRoughEnvCfg_PLAY(LimxLocomotionVelocityRoughEnvCfg):
    def __post_init__(self):
        # post init of parent (继承上面写过的所有规则)
        super().__post_init__()

        # make a smaller scene for play (只生成 50 个机器人)
        self.scene.num_envs = 50
        # disable randomization for play (关掉传感器噪声)
        self.observations.policy.enable_corruption = False
        # remove random pushing (关掉随机推搡)
        self.events.push_robot = None
  • 这个和例子2的代码中的“类（class）”长的很像，但是2是给训练（train）用的，3是给推理（play）用的
    • 训练时，需要4096个机器人提高训练效率，需要随机的风吹草动（noise噪声）和看不见的手去推来提高鲁棒性
    • 推理时，我们要看机器人走的顺不顺，可以关闭所有的干扰
    • 只要写一个 _PLAY 的类，继承训练的配置，然后把推力设置为None，把数量改为50就可以进行推理

认识 _env 文件（通常和 _cfg 同时出现）

env 是environment的缩写

  • 在强化学习中，世界分为两部分：
    • Environment（环境）：机器人（URDF模型 / 神经网络的mdp的Observations、Actions、Rewards等与环境交互的内容）+物理场景的定义（terrain等）
    • Agent（智能体）：负责训练的数字算法本身，复盘、更新神经网络
      • PPO算法的学习率（Learning_rate）+ 折扣因子（gamma=0.99）+ 广义优势估计（lam=0.95）+ 训练轮次（20k）等等

强化学习（RL）与mdp(Markov Decision Process 马尔可夫决策过程) 的核心

  • 输入：Observations
    • 机器人每0.02s获取到的“传感器数据”。
    • 机器人根据Observations可以知道：当前各个关节转到了什么角度（Joint Positions）、关节转得多快（Velocities）、底盘有没有倾斜（IMU数据）、机械臂要抓去的目标点坐标在哪，等等。
    • Observations.py可以把这几十个数据打包成一个长长的向量，喂给神经网络

observations.py和 train.py都是每隔几秒钟进行一次“操作”，二者的区别是什么？

参考代码：

def __post_init__(self):
    """Post initialization."""
    # general settings
    self.decimation = 4
    self.episode_length_s = 20.0
    # simulation settings
    self.sim.dt = 0.005
    self.sim.render_interval = self.decimation

在Isaac Lab里，时间是分三层的（注意，对时间戳的定义也是由 cfg 文件定义！）：

  1. 底层物理时间（Physics Steps）：
    • 引擎计算摩擦力、重力的时间步长（通常是 dt=0.005 秒）
    • 这是物理法则的约束，与AI的“清算”无关
  2. AI控制的触发事件（Control Steps）—— observations.py 作用在这里
    • 神经网络的反应速度（通常设定一个降采样率 self.decimation = 4 ），意思是物理引擎每刷新四次，AI大脑才反应过来进行一次控制（AI每 \(0.005*4=0.02s\) 睁开眼睛进行一次控制）
    • 此时，observations.py 被瞬间调用。它会在这一瞬间把joint_torque（关节力矩）、target_pose_w（目标位姿）等数据抓取整合，打包成一个数组（tensor）发给神经网络，神经网络会瞬间吐出一个action矩阵来控制当前的机器人
  3. 训练迭代周期（Iteration）—— train.py 作用在这里
    • 算法自我进化的周期。
    • 神经网络在0.02s的频率下，疯狂做了N次决策（即经历了N次Observations和Actions）；同时，有4096个机器人在平行宇宙中一起做
    • 当收集满 \(N*4096\) 条 (Obs,Action,Reward) 元组数据后， train.py 就会喊停。此时仿真暂停，PPO算法开始利用这些数据计算梯度，更新一次神经网络权重
    • 权重更新完，终端打印出Iteration 1的日志，游戏继续

总结：observations.py 负责神经网络自己调整机器人的定时控制；train.py 负责让算法更新神经网络这个大脑，提高机器人控制的效果

  • 输出：Actions
    • 神经网络经过思考之后吐出来的“控制信号”。
      • 输出通常是“目标关节角度”，例如左腿膝关节转到30度，机械臂末端往前伸5厘米之类。Isaac Lab的底层控制器（马达）会拼命把机器人驱动到这个目标位置。

为什么在代码库里找不到所谓的 action.py ?

因为Isaac Lab把Action的处理逻辑做成了高度标准化的内置模块，不需要独立的 .py 逻辑文件了——Action被配置化（Configured）了
解释：

  1. 神经网络的输出：一堆-1到1的无意义纯数字（比如 [0.5,-0.2,0.9,...]）
  2. Action转换器（Action Manager）：这些纯矩阵不能直接给电机。如果是控制关节位置，0.5可能代表”某关节旋转30度“。
  3. 藏在配置里： 因为这种“按比例放大缩小”的逻辑太通用了，官方直接写好了现成的类（比如 JointPositionActionCfg）。学长不需要在 mdp 里专门建一个 actions.py 来写代码，他只需要在 XX_env_cfg.py 这个配置文件里写一行：
    “我要用内置的 JointPositionAction，把输出的 [-1, 1] 映射到机器人的 12 个关节上。”

结论：Action没有独立的 .py 逻辑文件，正是如前面“认识 _cfg 文件”中所提到的，它被配置化（Configured）了

The Process：跑 train.py 时每 0.02 秒都在发生的故事：

Agent持有真正的PyTorch神经网络模型，包含神经元权重矩阵

  1. Env 的传感器睁眼，通过 observations.py 打包考题发给Agent。Agent大脑算一遍，把答案（Actions）上交给Environment
  2. Action转换器会读取_env_cfg.py里的配置，把无意义的矩阵输出转换为真实的物理目标关节命令，这些指令会被塞给Isaac Sim底层的PhysX物理引擎，其中的虚拟马达（PD控制器）会瞬间爆发出电流和力矩，让机器人动起来
  3. Env 的 Reward Manager 翻开rewards.py 严格打分
  4. 攒满几万条卷子后，train.py 启动 PPO 算法。PPO 精细地计算好梯度，最后命令 optimizer（Adam）：“把某个神经元权重微调”

这就是现代具身智能仿真的底层世界观。

Runner、Optimizer、神经网络及其Iterations的逻辑串联与区分理解

  • 神经网络（Neural Network）：机器人的真正大脑，本质上是一堆矩阵组成的复杂方程
    • 它只有一个功能：向前推理（Forward 这里双向连接small project），你给它observations，它给你actions
    • 但它只会做，不会看。它根本不知道自己吐出的动作效果如何，也没有能力改变自己神经元的参数，它只会基于现在神经元的各个权重进行计算，书呆子来的
  • Runner（PPO 管家 / 算法循环）：机器人训练营的总教练、指挥官
    • 在 <PROJECT_ROOT>/rsl_rl/runners/implicit_os_runner.py ，它包含了一个巨大的for循环，推着时间轴往前走（iterations是Runner读秒打印的）
    • 它负责把机器人们放进环境去疯狂试错，然后把机器人的表现（rewards）收集起来，放进Buffer（经验池）
    • 数据攒够了以后，它拿出PPO算法计算出“神经网络中的每一个神经元，应该各怎么调他们的权重，来让机器人更智能”（计算梯度gradients）
  • Optimizer（优化器-Adam）：具体对神经网络做修改的数学工具（torch.optim.Adam）
    • 前面Runner算出了具体对神经网络进行优化的ToDos，由Optimizer进行具体的手术
    • Adam是Optimizer这个”岗位“中最出色的员工，它不是Isaac的专属，而是PyTorch库中的一个代码类（Class），其核心代码是精妙的矩阵更新公式
      • 为什么说最出色呢？因为Adam并不像SGD（随机梯度下降）这种最原始的优化器，Runner让改多少就改多少（在复杂的机器人环境中，SGD会把神经网络训崩溃）
      • Adam拥有自主裁量权，对于Runner 算出来的梯度（优化建议），它会进行两步加工：
        1. 参考历史惯性（Momentum / 动量）：Runner 说：“这次要往左偏！” 但 Adam 翻了一下手术记录，发现过去 100 次都在往右偏，它会觉得：“这次突然让我往左，可能只是碰到了一个噪音数据（异常值）。我不能完全听你的，我只往左微调一点点，总体还是保持往右的惯性。” —— 这就是它无视/打折了 Runner 的建议
        2. 自适应学习率（Adaptive 机制）：Runner 给每个神经元都给出了修改建议。但 Adam 发现，有些神经元经常被修改，有些冷门神经元几百年没动过。Adam 就会自作主张地把那些冷门神经元的学习率放大，把那些频繁修改的神经元的学习率调小（implicit_one_stage_policy.py里定义的 learning_rate 是最高学习率）
      • 总结：Adam会根据当前的情况主动微调、忽视一些Runner给的建议
  • Iteration（迭代）：训练营里的一个完整周期
    • =让机器人自我调整N次 + 总教练清算并总结（得出优化结论）+ Adam选取其中的一些优化建议做更新 + 保存一次神经网络的记忆 .pt 文件

PPO & Diffusion Policy

PPO

全称是 Proximal Policy Optimization（近端策略优化）。

  • 它是强化学习（RL）的王者。它的学习方式是“自己瞎摸索 + 挨打/吃糖”。在 Isaac Lab 里，机器人一出生是个白痴，它乱动，摔倒了就扣分（挨打），往前走了就加分（吃糖）。PPO 算法的作用就是看着这些得分记录，小心翼翼地修改大脑，让它下次少挨打。

Diffusion Policy扩散策略

模仿学习（Imitation Learning）或生成式 AI 的代表

  • 回顾UMI (Universal Manipulation Interface)：人类拿着夹爪去抓杯子，录下了完美的操作轨迹（这就叫人类专家数据）。

Diffusion Policy 借用了扩散模型逐步去噪的思想：它通常不依赖强化学习奖励，而是在当前观测条件下，从带噪动作序列出发，经条件去噪生成未来一段动作（action chunk），再按滚动时域策略执行其中一部分。它学习的是专家演示分布，并不等同于只预测单个下一步动作。

New Diffusion Policy：见Diffusion Policy数据训练流程

Project计划：
让移动与平衡部分用 PPO 训练（因为这类行为很难依靠人工演示完整覆盖，适合在仿真中通过强化学习试错）
让机械臂操作部分用 Diffusion Policy 训练（因为精细操作更适合从人类专家演示中学习）

训练结束后的文件

跑了N个Iterations之后，你的模型学会了走路和用机械臂挥手，但是怎么保存这个“大脑”呢？

.pt & .onnx

  • .pt 是 PyTorch 的序列化文件扩展名；它可能只保存模型权重，也可能保存完整模型，或保存包含优化器、学习率调度器和训练步数的 checkpoint 字典。具体内容取决于保存代码，不能仅凭扩展名断定一定包含梯度、优化器状态或可直接续训。
  • .onnx 是用于交换模型计算图和权重的开放格式，常用于跨框架推理。它不是某个平台上的独立“可执行文件”；部署时仍需匹配的 ONNX Runtime、输入预处理、输出后处理与控制器集成。
  • 两者的文件大小取决于网络结构、精度、常量与导出方式，不能保证 ONNX 一定更小，也不能据此承诺固定体积或推理速度。

因此，从训练 checkpoint 导出 ONNX 前，应先确认 checkpoint 的实际结构、模型处于推理模式、动态维度与算子是否受目标运行时支持，并在目标硬件上验证数值一致性和时延。

训练代码

conda activate isaaclab
python ios_train.py --headless --task=Template-Isaac-EEPose-Rough-Limx-SF-Tron1A-v0 --num_envs=N --max_iterations=M --logger=wandb

- 括号内填什么训练具体看：
<PROJECT_ROOT>/source/ext_loco/tasks/loco_manipulation/EE_pose/config/sf_tron1_arm/__init__.py
<PROJECT_ROOT>/source/ext_loco/tasks/loco_manipulation/EE_pose/config/wf_tron1_arm/__init__.py

关于assets与--task 之间的关系

  • asset指的是“仿真里被加载出来的物体资源”
    • 在本训练中，指的是机器人本体资源：机器人型号+机械结构+几何/碰撞/关节定义

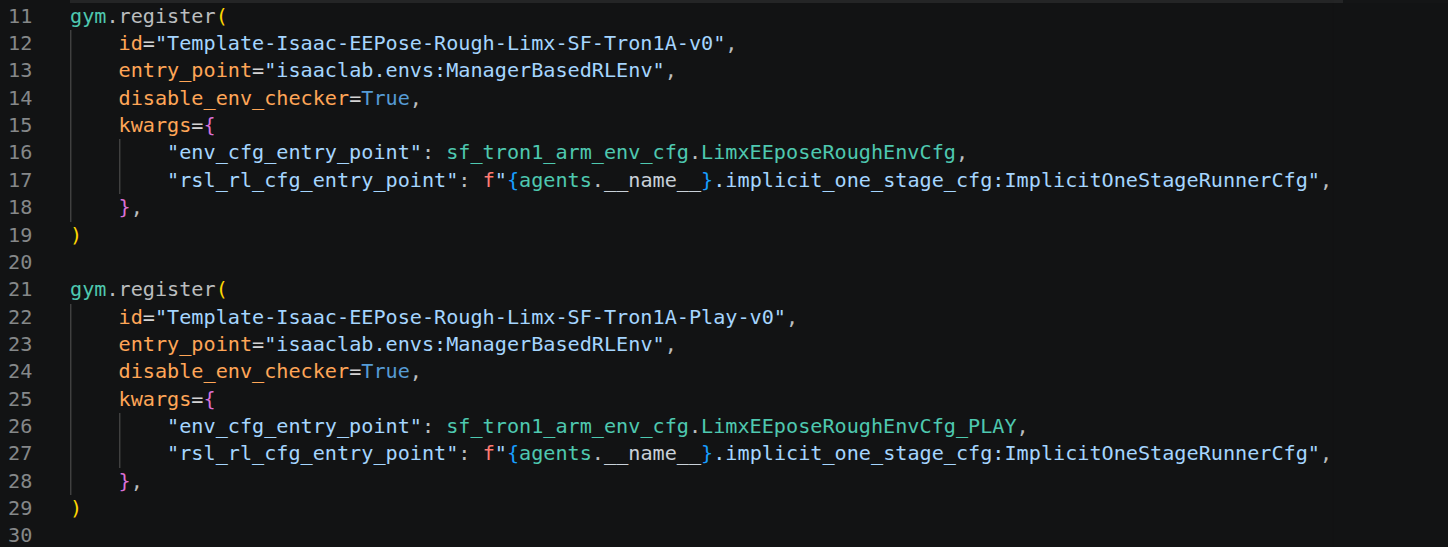

09eccfc7c361dc76c70f40122f62b0e8

  • task指的是“训练问题/环境定义”。每个task做什么，由 kwargs 里的两个入口决定：
    • "env_cfg_entry_point": ... 决定环境、机器人（robot asset）、观测（observations）、随机采样（commands）、奖励（rewards）、地形（terrain）、难度（curriculum）、终止条件（terminations）等
    • "rsl_rl_cfg_entry_point": ... 决定训练算法配置、网络结构、PPO参数、experiment name等RL config

关于tasks如何与assets相关联，详见：如何确定 __init__.py 中特定 task 选取的 robot asset

为什么不把以上的__init__.py放到train.py里？这样的话task口令直接就可以作为input确定后续的gym和入口了？

因为这样做可以把“通用训练流程”和“具体任务注册/配置”分离开。

  • ios_train.py 不需要知道每个机器人、每种地形、每个算法配置具体在哪，它只负责一套通用流程：
    1. 解析终端输入的命令行，提取参数
    2. 启动Isaac Sim
    3. 根据 --task= 找到环境配置和agent配置
    4. gym.make() 创建环境
    5. 创建runner
    6. 开始训练
  • 如果把注册也写进train.py，那会有很多很多if、elif 和 else，而且长期来看：
    • 不仅是train，play、export等脚本都要重复维护反复出现的task映射
    • 任务属于哪个模块不清楚，文件结构会越来越乱
    • 其他IsaacLab工具也没法统一通过Gym Registry找到这些任务

目前的注册方式其实是一个“插件系统”：

- `ios_train.py` 是通用训练入口
- `ios_play.py` 是通用推理入口
- `EE_pose/config/sf_tron1_arm/__init__.py` 是SF Tron1A 这个机器人的仿真项目任务的注册表
- `sf_tron1_arm_env_cfg.py` 是环境细节配置
- `EE_pose/config/sf_tron1_arm/agents/fpo_one_stage_cfg.py` 是训练算法配置

与之对应的推理代码

  • 当然了，play.py和train.py在同一个任务下需要同一套注册信息，所以运行play.py的时候：
    python ios_play.py --task=Template-Isaac-EEPose-Rough-Limx-SF-Tron1A-Play-v0

关于isaaclab.utils

  • Isaac Lab 提供的公共工具模块，负责数学变换、配置保存、字典打印、文件 IO 等杂项功能
    • 在 train.py 里它主要用于打印视频配置和保存实验配置
    • 在 mdp/observations.py 里它主要用于四元数和坐标系变换

Tip：关于 kwarg

kwarg 通常是 keyword argument 的缩写，也就是“关键字参数”

  • 可以理解为“按名字传入的参数”

前情提要

在 Python 里调用函数时，参数有两种常见传法：

def greet(name, age):
    print(name, age)

greet("Alice", 18)          # 位置参数 positional arguments
greet(name="Alice", age=18) # 关键字参数 keyword arguments

第二种 name="Alice"、age=18 就是 keyword arguments。它的好处是更清楚，不容易把顺序写错：

greet(age=18, name="Alice") # 也可以，因为名字已经写明了

  • kwargs 常见于 **kwargs，表示“接收任意数量的关键字参数”，函数内部会把它们收成一个字典：

    def make_robot(**kwargs):
    print(kwargs)

make_robot(name="tron1", speed=1.2, mode="real")

>>> {'name': 'tron1', 'speed': 1.2, 'mode': 'real'}

  • 可以这样理解：

    • arg : argument 参数
    • kwarg : keyword argument：带名字传入的参数，比如 mode="real"
    • *args: 接收多余的位置参数，结果是 tuple 元组
    • **kwargs: 接收多余的关键字参数，结果是 dict 字典

Example

video_kwargs = {
    "video_folder": os.path.join(log_dir, "videos", "play"),
    "step_trigger": lambda step: step == 0,
    "video_length": args_cli.video_length,
    "disable_logger": True,
}

env = gym.wrappers.RecordVideo(env, **video_kwargs)
  • 这里的 video_kwargs 是一个字典，里面每个 key 都对应 RecordVideo 这个包装器需要的一个“带名字的参数”
  • 也就是说，env也可以表述为一个很复杂的代码：
    env = gym.wrappers.RecordVideo(
    env,
    video_folder=os.path.join(log_dir, "videos", "play"),
    step_trigger=lambda step: step == 0,
    video_length=args_cli.video_length,
    disable_logger=True,
)

总之，这里的 kwargs 不是某种魔法变量名，真正起作用的是前面的 **

变量名可以叫 video_kwargs，也可以叫 record_video_options，只要它是个字典，并且用 ** 展开，就能作为 keyword arguments 传入函数。
