手眼标定理论与实践

阅读说明

本文是笔者基于特定课程、项目代码与个人学习过程整理的工作笔记。部分论断可能不完整、过时或依赖特定版本，请结合原始论文、官方文档及实际源码独立核验。

关于基础讲解，可以去看RealMan的手眼标定指南
https://develop.realman-robotics.com/AI/developerGuide/hand/
以下主要是对该教程的进一步解析和与真机deploy的打通

本教程主要讨论Eye-in-hand的情况

即得到相机与EE之间的坐标转换关系

线性代数层面的理解¶

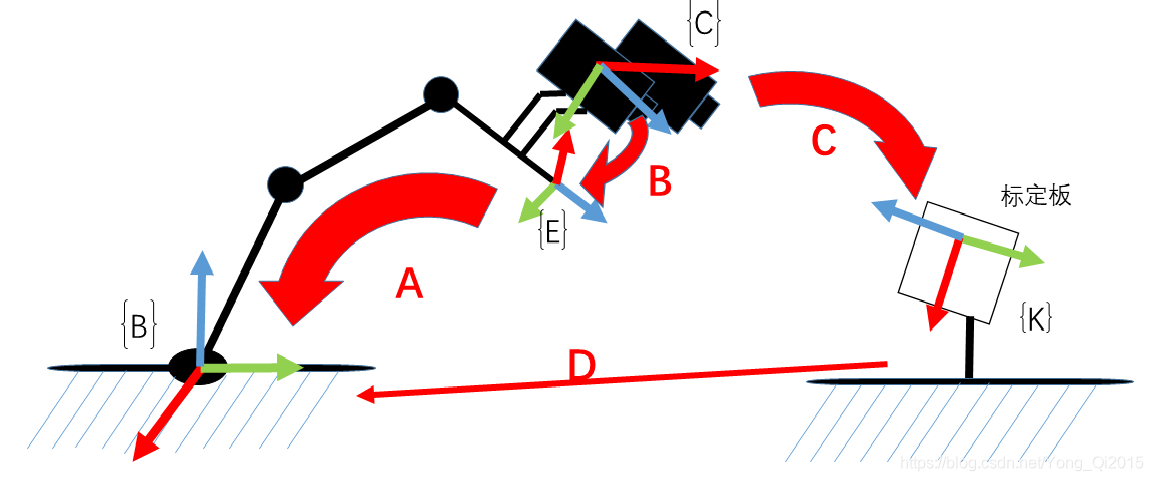

关于图中的四个坐标系：坐标系代表的是手眼标定系统中各组分的位姿，对位姿的解释见【MDP】奖励函数解构学习
- \(B\) base（底座）：机械臂固定在桌子上的那个点，通常作为world的绝对零点
- \(E\) end（末端执行器）：机械臂的最末端，即机械臂和夹爪的连接端(不是夹取中心)
  - 也常被称为 Flange 法兰盘坐标系
  - 机器人如何精准让“夹取中心”对准目标？见【Hand-Eye Calibration】手眼标定理论与实践
- \({C}\) camera（相机）：相机镜头的中心点为原点
- \({K}\) board（标定板）：黑白格子的图案中心点
A变换：机械臂末端在机械臂坐标系下的位姿，通过机械臂API获取（已知）
- 数学表示为 \(\prescript{base}{end}{M}\) ：\(E\) 在 \(B\) 下的位置（末端执行器相对于底座的位姿，或理解为把 \(B\) 坐标系变换为 \(E\) 的运算）
B变换：相机相对于末端的位姿。我们讨论的Eye-in-hand情况下，相机是被螺丝死死固定在机械臂末端上的，所以这个值永远不变==>这就是手眼标定要求解的最终目标（待求）
- 数学表示为\(\prescript{end}{camera}{M}\)：\(C\) 在 \(E\) 下的位姿
C变换：相机在标定板坐标系下的位姿，通过相机拍照并用视觉算法计算得出（已知）
- 数学表示为\(\prescript{board}{camera}{M}\)：\(C\) 在 \(K\) 下的位姿
D变换：标定板相对于底座的位姿。底座没动，标定板放在桌子上也没动（常量但未知）
- 数学表示为\(\prescript{base}{board}{M}\)：\(K\) 在 \(B\) 下的位姿

注意，这里M的左侧上下标更换位置即图中箭头方向改变，即参考的主从关系反了一下，在数学上用逆矩阵表示

例如，C变换也可以用标定板相对于相机坐标系的位置 来表示，数学上表达为\(\prescript{camera}{board}{M}\)，代表从标定板坐标系出发逆求解相机的位置，或者说相机相对于标定板的坐标
至于为什么把坐标的求解叫做变换，这本质上是从一个坐标系推导到另一个坐标系的动作

如何计算得到B变换？¶

首先我们要知道，多个矩阵\(M\)相乘，在物理意义上就是路径的连续拼接
- 例如，“从 \(B\) 到 \(E\) 的变换”乘上“从 \(E\) 到 \(C\) 的变换”，就可以得到“从 \(B\) 到 \(C\) 的变换”
- 数学上表达，即 \(\prescript{base}{end}{M} \cdot \prescript{end}{camera}{M}=\prescript{base}{camera}{M}\)
那么，对于 \(B\) 的求解，我们就可以利用之前提到的在整个标定过程中，机械臂的底座没有动，桌子上的标定板也没有动的这个事实：\(\prescript{base}{board}{M}=\prescript{base}{end}{M} \cdot \prescript{end}{camera}{M} \cdot \prescript{camera}{board}{M}\)
- 但是注意⚠️：\(\prescript{camera}{board}{M}\) 和C变换的 \(\prescript{board}{camera}{M}\) 的参考是反的，也就是\(\prescript{camera}{board}{M}=\prescript{board}{camera}{M}^{-1}=C^{-1}\)
- 在实际计算中，为了利用D变换（\(\prescript{base}{board}{M}\)）这一未知常量，我们选择用更高效的“消元联立方程求解 ”的方式：

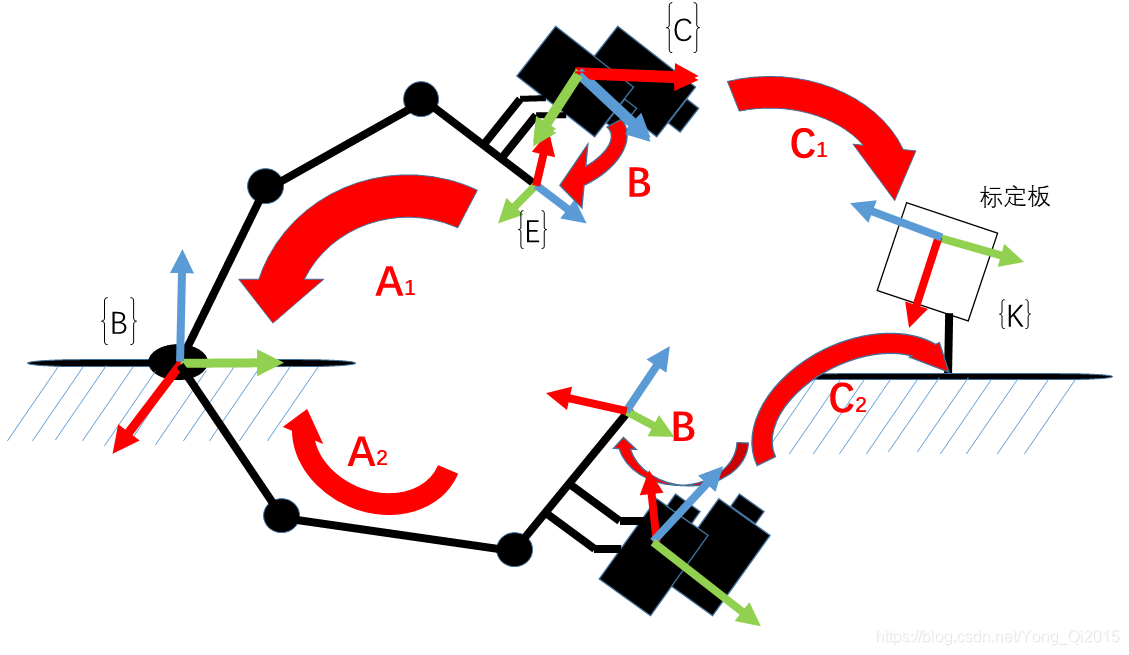

  - 如图所示，我们让机械臂运动两个位置，保证这两个位置下都可以看到标定板，然后构建空间变换回路：\(\prescript{base}{end}{M}_1 \cdot \prescript{end}{camera}{M}_1 \cdot \prescript{camera}{board}{M}_1=\prescript{base}{end}{M}_2 \cdot \prescript{end}{camera}{M}_2 \cdot \prescript{camera}{board}{M}_2\)
  - 用具体的变换来化简表示就是：\(A_1 \cdot B \cdot C_1^{-1}=A_2 \cdot B \cdot C_2^{-1}\)
  - 移项得到：\((A_2^{-1} \cdot A_1) \cdot B=B \cdot (C_2^{-1} \cdot C_1)\)
  - 这就得到了一个经典的 \(AX=XB\) 问题

⚠️：实际真机手眼标定时，机械臂只进行 1 次运动（得到 2 个位置）通常是不够的

仅由一次相对运动得到一个 \(AX=XB\) 约束，通常不足以唯一确定 \(X\)。
可解性还取决于采样姿态是否充分且非退化：
- 应覆盖充分的旋转和平移变化，避免只做小角度、单一轴向或近似共面的重复运动。
- 15～20 个姿态是常见工程经验，不是数学保证。
- 增加有效姿态通常有助于用最小二乘等方法抑制随机测量误差；但数据重复、退化或含离群点时，“更多”并不保证精度单调提高。

结论：采集多组差异充分、非退化的姿态，并结合残差或重投影误差检查标定质量；不要只按姿态数量判断结果是否可靠。

求解出的\(X\)是一个\(4 \times 4\) 齐次变换矩阵，结构应是\(X = \begin{bmatrix} R & t \\ 0 & 1 \end{bmatrix}\)
- \(R\) (Rotation)：是一个 \(3 \times 3\) 的矩阵，记录了相机的倾斜角度、旋转姿态
- \(t\) (Translation)：是一个 \(3 \times 1\) 的向量（比如 \([x, y, z]\)），记录了相机距离机械臂末端的上下左右前后距离
- \([0, 0, 0, 1]\)：只是为了让这个矩阵能凑成 \(4 \times 4\) 正方形，方便计算机进行乘法运算而加上的“数学补丁”，没有实际物理意义

机器人如何精准让目标进入“夹取中心” \(TCP\)（Tool Center Point）？¶

前面我们提到，通过多个\(\prescript{B}{K}{M}=\prescript{B}{E}{M} \cdot \prescript{E}{C}{M} \cdot (\prescript{K}{C}{M})^{-1}\) （\(D=A \cdot B \cdot C^{-1}\)）可以得出相机坐标系和法兰盘坐标系的变换关系，即所谓手眼标定，那么如何利用这个结果呢？

我们可以把标定板坐标系 \(K\) 变为目标物坐标系 \(object\) ，这样我们就可以得出目标物相对于base（\(B\)）的位姿（得到目标物在世界坐标系的位姿）：\(\prescript{B}{object}{M}=\prescript{B}{E}{M} \cdot \prescript{E}{C}{M} \cdot \prescript{C}{object}{M}=A \cdot B \cdot C^{-1} \tag{1}\)

但是得到了目标物在世界坐标系的位姿，不代表能够让夹爪成功抓取目标物

对于机械臂来说，它目前只知道法兰盘坐标系，也就是它目前只能让机械臂和夹爪的连接处坐标系（\(E\)）符合目标物坐标系位姿（\(object\)）
- 也就是：\(\prescript{B}{E}{M}=\prescript{B}{object}{M}\)
要做到让夹爪夹取目标物，我们需要让夹爪的“夹取中心”和目标物的位姿一致，然后再闭合夹爪
- 也就是：\(\prescript{B}{TCP}{M}=\prescript{B}{object}{M}\)
- 这样一来，就需要机械臂在计算自己末端的法兰盘坐标系的时候，意识到末端实际上还连了一个夹爪，为了让夹爪能够到达目标物，自己的法兰盘坐标系实际上要“往后稍稍”让出位姿

这就需要我们得到\(\prescript{E}{TCP}{M}\)，即TCP在Flange坐标系下的位姿
- 这个变换矩阵有两个获取渠道：
  1. 查阅 CAD 图纸： 比如夹爪长 120mm，那它在法兰盘 Z 轴方向的平移就是 z = 0.12m，其余为 0。
  2. TCP 标定： 让夹爪尖端从 4 个不同角度触碰空间中同一个固定尖端，机械臂控制器就能自动算出这个偏差。
得到了TCP变换后，我们就能够在知道目标物世界坐标系下位姿 \(\prescript{B}{object}{M}\) 的基础上，得出机械臂末端实际最终的应处的位姿：\(\prescript{B}{E}{M}=\prescript{B}{TCP}{M} \cdot (\prescript{E}{TCP}{M})^{-1} \tag{2}\)
- 正如前面提到，由于最终夹爪的TCP位姿应该与目标物的位姿相同：\(\prescript{B}{TCP}{M}=\prescript{B}{object}{M} \tag{3}\)
- 结合\((1)\), \((2)\)和\((3)\)，可以得出：\(\prescript{B}{E}{M}=\prescript{B}{object}{M} \cdot (\prescript{E}{TCP}{M})^{-1}=(\prescript{B}{E}{M} \cdot \prescript{E}{C}{M} \cdot \prescript{C}{object}{M}) \cdot (\prescript{E}{TCP}{M})^{-1}\)
- 直观理解：只要确定了TCP最终应该处于什么位姿，利用 \((\prescript{E}{TCP}{M})^{-1}\) 来倒推就可以逆求解得到法兰盘坐标系应处的位置
