MDP 奖励函数解构学习

阅读说明

本文是笔者基于特定课程、项目代码与个人学习过程整理的工作笔记。部分论断可能不完整、过时或依赖特定版本，请结合原始论文、官方文档及实际源码独立核验。

说明

  1. 本文件定义了 EE_pose 任务的奖励/惩罚函数（reward terms）。
  2. 这些函数会在配置文件中的 RewardsCfg 里通过 RewTerm(func=...) 被调用并乘以对应权重。
  3. 本文件只负责“计算每一项 reward 的原始值”，最终总奖励由 RewardManager 做加权求和。

  4. 常见缩写:

    • EE: End-Effector，末端执行器

    • SE3: 位姿空间（位置 + 朝向）

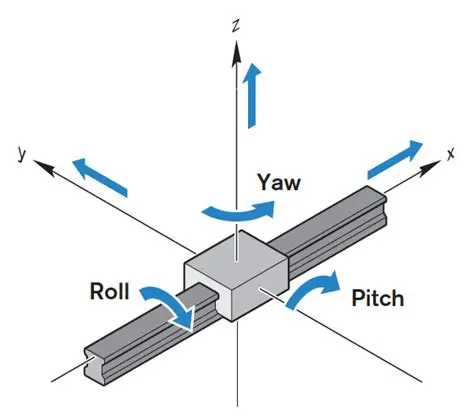

      • 关于位姿：即位置+姿态，也就是所谓的“6 DoF”（六自由度）
        • 位置即Position，是坐标系中(x,y,z)反映的平移

        • 姿态即旋转，是对状态更全面的定义（如果只有位置，就好比坐标系只定义了原点，但坐标系本身还是可以随便旋转）

          • 姿态描述的就是XYZ轴分别指向绝对空间的哪三个方向
          • 它通常由三个角度构成：如最常用的欧拉角（Roll 翻滚角、Pitch 俯仰角、Yaw 偏航角）

          Pasted image 20260706011546

    • std/sigma: 容忍尺度，越小越严格（同样误差下 reward 会更低）

    • _loco_mani_scale: locomotion/manipulation混合因子，0 偏mani，1 偏loco

    • 张量约定:

    • 第一维通常是并行环境数 num_envs

    • 函数返回 shape 一般为 (num_envs,)，表示每个并行env一个标量 reward

    运行时三层关系

    • 本任务在运行时可分为三层：
    • 实现层：mdp目录中定义的每个函数如何计算
    • 配置层：在 env_cfg 中声明actions、commands、rewards、curriculum等项
    • 管理器层：由框架的 ActionManager、CommandManager、RewardManager、CurriculumManager、ObservationManager在每个env.step中按顺序调度执行

    具体的Task确定具体的奖励管理器

    • 根据要训练的task（task的确定可以参考仿真框架RFM的初步学习显示的__init__.py 文件），可以得到对应的环境配置文件（通过查看"env_cfg_entry_point": ...）
      09eccfc7c361dc76c70f40122f62b0e8

  5. 进入例如 sf_tron1_arm_env_cfg 文件后，找到

    @configclass
class RewardsCfg:
    """Reward terms for the MDP."""

    这一块代码就是这个任务下奖励函数的配置层

RewardsCfg 和 rewards.py 的关系是什么

  • RewardsCfg 是配置层，供RewardManager查看，决定该task要使用 rewards.py 中的哪些奖励项，每项权重多少，每项传哪些参数、哪些用默认值
  • rewards.py 是实现层，定义每个奖励项具体怎么算（每个奖励项需要哪些参数，这些参数的默认值定义）
    • 如 safety_reward_exp 的计算公式定义等

他们的关系可以写成：\(R_t=\sum_{i}^{} \omega_i·r_i(env,\ params_i)\)
其中：

  • \(r_i\) 来自 rewards.py ，是具体的奖励函数定义，包括env确定和传参需求确定
  • \(\omega_i\) 和 \(params_i\) 来自 RewardsCfg

例如对 safety_reward_exp 的理解：【MDP】奖励函数解构学习

具体解析 rewards.py （这里需要和 command.py 联动理解）

什么是 _loco_mani_scale (\(s\))

这个参数是一个按环境逐个计算的动态权重，用来在locomotion相关奖励和manipulation相关奖励之间连续调整影响力，范围在 \([0,1]\)
下划线前缀表示这是内部状态缓存，不是外部配置项

  • 通俗理解：
    • 机器人在reset后刚开始要接近target时，时间还早，scale接近1，系统更偏向机器人稳定前进靠近目标物
    • 随着时间的推移，机器人被预期逐渐有locomotion主导变为manipulation主导，scale逐步变小，系统更偏向EE的精细控制

\(s\) 在reward中的作用

  1. 在计算 \(R_t\) 中的 safety_reward_exp 安全奖励时：
    \(R_{safety,t}=mani\_safety\_scale \cdot(1-s)+loco\_safety\_scale \cdot s\)
    • s-->1：奖励函数更看重足/底盘的稳定性；s-->0:奖励函数更看重EE操作的安全性/稳定性
  2. 操作奖励通常乘 \((1-s)\)
  3. 偏机动/参考项会乘 \(s\)

\(s\) 如何得出

  1. 在 command.py里先初始化se3_distance_ref 和 _loco_mani_scale
    • self.se3_distance_ref = torch.ones(self.num_envs, device=self.device) * 5.0 # 即先给默认值5.0
    • self._env._loco_mani_scale = torch.ones(self.num_envs, device=self.device) # 先给默认值1.0
  2. 每决策步更新误差metrics，并让 se3_distance_ref 按照 decrease_vel 递减
    • \(se3\_distance\_ref \leftarrow \max\left(se3\_distance\_ref - decrease\_vel \cdot step\_dt,\ 0\right)\)
  3. 用sigmoid函数映射成 _loco_mani_scale
    • \(\_loco\_mani\_scale=\sigma\left(\frac{5}{decay\_length}(se3\_distance\_ref-\mu)\right)\)
      • 目前实际调用的参数是\(\mu=1.0\), \(decay\_length=1.0\)
  4. 当reset、命令到期、命令管理器策略触发resample时，se3_distance_ref 被重置如下：
    • \(se3\_distance\_ref=2\cdot position\_error+orientation\_error\)
    • 并且重新采样decrease_vel

resample是给某些环境重新抽样一个新的命令目标(位置/姿态)并重置相关计时和参考量的过程，由 commands.py 实现

总的来说，commands.py 中的 _update_metrics 在每一个决策步更新\(s\)

它直接读取环境内部状态和命令目标来算误差，然后用 sigmoid映射

commands.py 在整个流程中的作用
  1. 生成EE目标命令
  2. 读取env当前机器人状态并计算误差
  3. 维护 se3_distance_ref
  4. 把 se3_distance_ref 通过 sigmoid 变成_loco_mani_scale
  5. 把这个门控系数交给 rewards.py用于混合locomotion与manipulation的奖励权重

对 safety_reward_exp 安全奖励的理解

“safety”：该奖励鼓励“安全姿态和安全运动”
“exp”：把误差通过指数函数做成平滑、有界的奖励

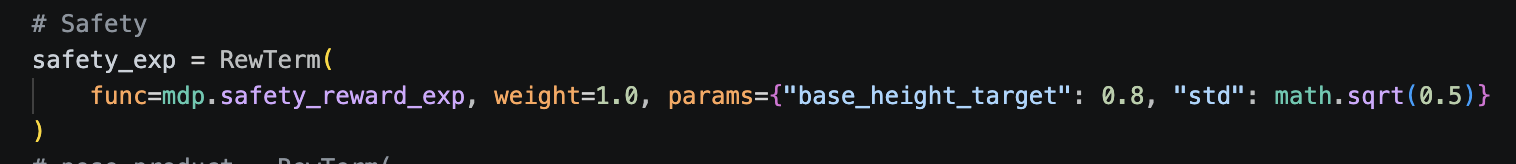

  • 在配置文件的 RewardsCfg 中，可以得到奖励函数对safety_reward_exp该项奖励的权重和参数分配：
    Pasted image 20260630121233

    • 权重weight=1.0；其中参数base_height_target=0.8，std=sqrt(0.5)而非默认值

  • 对于safety_reward_exp函数本体，在 rewards.py 中：

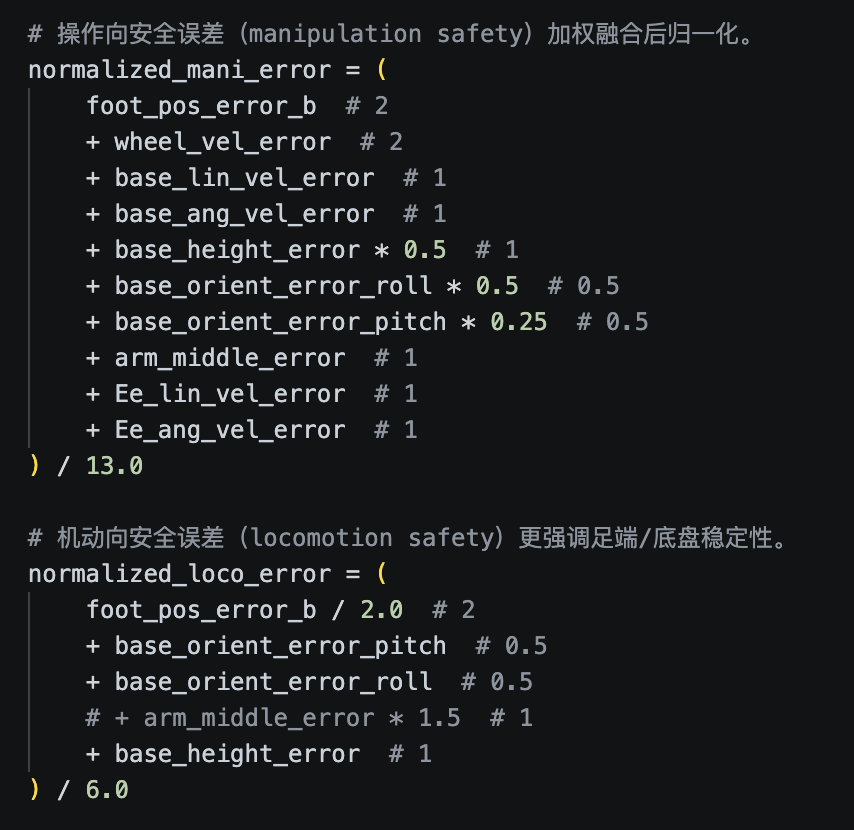

    1. 这个函数先构造了两类安全误差：

      • manipulation safety error：操作安全
      • locomotion safety error：机动稳定
      • safety error的本质是，误差越小越安全，误差越大越不稳定，也就越不安全

      Pasted image 20260630121959

    2. 然后把误差通过指数函数映射成奖励尺度 _safety_scale \(scale=e^{-\frac{error}{std^2}}\)，直观理解：

      • error=0时，奖励=1(最好)
      • error变大时，奖励快速衰减到接近0
      • std越小，衰减越快(越严格)

对 track_EE_position_exp 的理解

【这部分待定，还没有具体学完】

版本与调度顺序

以下 step 顺序与具体仓库代码、提交版本和管理器调度实现强相关，不能视为 Isaac Lab 或 MDP 的通用不变量；正文保留为当时项目代码的阅读记录。

rewards.py在整个MDP中的流程

  • 首先，根据仿真框架RFM的初步学习 可以在 sf_tron1_arm_env-cfg.py 这样的环境配置文件中，定义了仿真环境中的“底层物理时间步”，也叫“仿真步”(sim.step) 和大脑睁眼看世界的“决策步” (env.step)

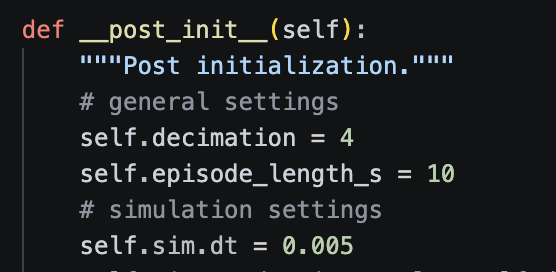

    • 根据图中可以得出每一个 sim.step 是 sim_dt=0.005 秒，也就是物理世界每0.005秒更新一次；而每一个 env.step 由decimation（降采样率） 和 sim.step 共同决定，是 step_dt = 4 * 0.005 = 0.02 秒，也就是大脑每0.02s睁眼看一次世界并给一次action
      Pasted image 20260630104447

  • 在上一个 env.step 结束的瞬间，observations.py 观测env计算得到参数字典\(obs_k\)，打包成一个tuple发送给Policy（神经网络），policy根据PPO算法返回对应的action \(a_k\)

  • 在该 env.step 这个0.02s内: \([t_k,t_k+0.02)\)，\(a_k\) 连续作用在其中的4个物理步
  • 在时刻\(t_k+0.02\)，termination.py 终止管理器会判定哪些envs中的机器人出现了问题（done，time_out）等，给这些envs打上reset标记
  • 同一时刻，rewards.py 奖励管理器会计算这个0.02s内的奖励\(reward_k\)
    • 注意⚠️，奖励函数不考虑robot在0.02s内是否要reset，它只对reset前的状态打分
  • 对有reset标记的envs进行重置resample
  • commands.py 命令管理器执行 compute(step_dt)，内部状态被向前推进 step_dt 秒
    • 与此同时，commands.py 还会更新内部状态：计算误差、se3_distance_ref、loco_mani_scale等
      • 如何得到loco_mani_scale：命令管理器调用 _update_metrics() 功能，输入 se3_distance_ref 计算得到。用于下一轮\([t_k+0.02,t_k+0.04)\)末的reward计算
  • 然后 observations.py 获取当前envs的各个状态参数\(obs_{k+1}\)，包括外部状态和已更新的内部状态（仅被注册为观测项的部分，如 EE_se3_distance_reference = ObsTerm(func=mdp.EE_se3_distance_ref)，这就表明_se3_distance_ref会被Observation获取并提供给policy），用于下一轮提交给policy，生成下一个决策步的\(a_k\)，以此循环往复
